Wiggins Flexible Couplings
Wiggins flexible couplings
Wiggins W900 Clamshell Couplings are “quick release” couplings designed for use with low/medium pressure (Operating pressure 125 PSI) fabricated aluminium, water, oil and air. The unique design of the clamp allows for +/- 4° of angular misalignment and also 6.35mm total axial movement with rigid pipe/tube assemblies. In addition, Goodridge manufacture and supply a range of compatible weld ferrules, sleeves and light weight fittings designed to connect directly to Wiggins W900 couplings – available in Goodridge G-Line Ultra 960, 711 & 4000 series. The W900 meets the military and aerospace specification AS1650 and MIL-C-22263.separately.
Operating pressure:
125 psi
Proof pressure:
250 psi
Burst pressure:
375 psi
Operating temperature:
-120°F to +800°F (depending on coupling material)
Seals:
Uses standard AS568 O-Ring sizes provided by user, with O-Ring material selected to suit the application.

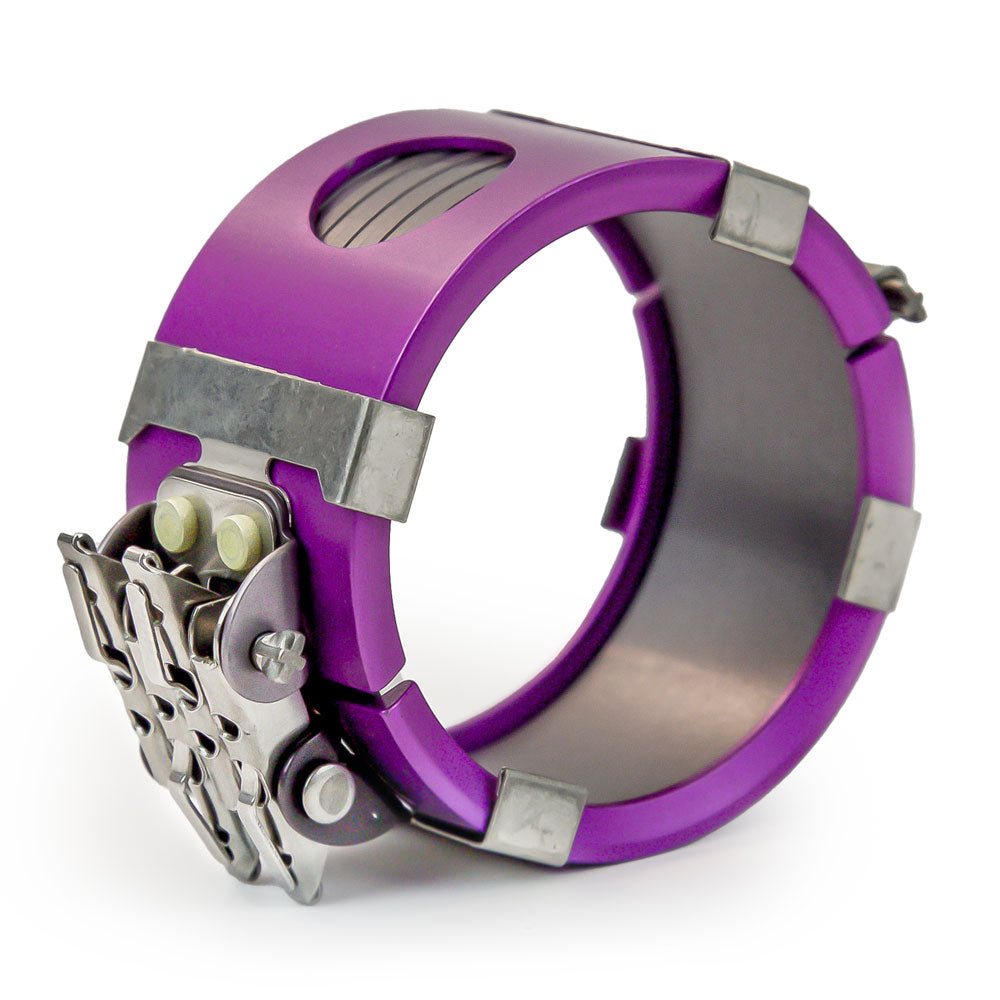

Wiggins W991 Coupling
Additional information
Flexibility:
(Max. angular misalignment) ± 4° total angular tube flexure)
Flexure capability:
28.000 per 3° flexure
Axial movement: Up to +1/8 inch from initially centred.
Electrical bonding:
(Resistance) Conforms to
MIL-B5087.class SA (< 1 ohm)
Qualification specification:
MIL-C-22263
Part No. | Outer tube Ø | Material | A max. | B max. | C max. | Weight | O-Ring ref. | Sleeve ref. |
---|---|---|---|---|---|---|---|---|
W991-08DE | 0,500" | D | 0.739" | 0.851" | 0.90" | 0.034 lbs | FCO-08V | W908-08D |
W991-10DE | 0,625" | D | 0.739" | 0.976" | 0.96" | 0.038 lbs | FCO-10V | W908-10D |
W991-12DE | 0,750" | D | 0.829" | 1.156" | 1.04" | 0.043 lbs | FCO-12V | W908-12D |
W991-16DE | 1" | D | 0.923" | 1.432" | 1.16" | 0.052 lbs | FCO-16V | W908-16D |
W991-20DE | 1,250" | D | 0.923" | 1.682" | 1.27" | 0.058 lbs | FCO-20V | W908-20D |
W991-24DE | 1,500" | D | 0.923" | 1.952" | 1.40" | 0.062 lbs | FCO-24V | W908-24D |
W991-28DE | 1,750" | D | 0.923" | 2.211" | 1.52" | 0.070 lbs | FCO-28V | W908-28D |
W991-32DE | 2" | D | 0.989" | 2.505" | 1.66" | 0.083 lbs | FCO-32V | W908-32D |
W991-40DE | 2,5" | D | 0.989" | 2.996" | 1.90" | 0.097 lbs | FCO-40V | W908-40D |
W991-48DE | 3" | D | 0.989" | 3.554" | 2.17" | 0.144 lbs | FCO-48V | W908-48D |
W991-56DE | 3,5" | D | 0.989" | 4.008" | 2.43" | 0.176 lbs | FCO-56V | W908-56D |
Wiggins weld ferrule
Weld ferrule for Wiggins clamshell couplings.
Part No. | Tube OD | Mat | A max. | B max. | Weight | O-Ring |
---|---|---|---|---|---|---|
W903-08D | 0,500" | D | 0.749" | 0.689" | 0.010 lbs | FCO-08V |
W903-10D | 0,625" | D | 0.749" | 0.814" | 0.012 lbs | FCO-10V |
W903-12D | 0,750" | D | 0.783" | 0.994" | 0.016 lbs | FCO-12V |
W903-16D | 1" | D | 0.838" | 1.270" | 0.022 lbs | FCO-16V |
W903-20D | 1,250" | D | 0.838" | 1.520" | 0.027 lbs | FCO-20V |
W903-24D | 1,500" | D | 0.838" | 1.790" | 0.033 lbs | FCO-24V |
W903-28D | 1,750" | D | 0.838" | 2.040" | 0.038 lbs | FCO-28V |
W903-32D | 2" | D | 0.854" | 2.313" | 0.047 lbs | FCO-32V |
W903-40D | 2,5" | D | 0.854" | 2.813" | 0.056 lbs | FCO-40V |
W903-48D | 3 | D | 0.854" | 3.313" | 0.069 lbs | FCO-48V |
W903-56D | 3,5" | D | 0.854" | 3.823" | 0.081 lbs | FCO-56V |
Wiggins O-Ring
Part No. | For connector/ferrule |
---|---|
FCO-08V | -08 |
FCO-10V | -10 |
FCO-12V | -12 |
FCO-16V | -16 |
FCO-20V | -20 |
FCO-24V | -24 |
FCO-28V | -28 |
FCO-32V | -32 |
FCO-40V | -40 |
FCO-48V | -48 |
FCO-56V | -56 |
